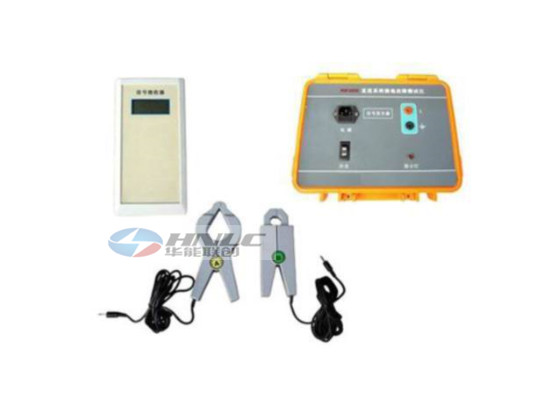

產品介紹

PDF3000型直流接地故障測試儀是新一代產品。它能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。

本直流接地故障測試儀以系統安全為首要前提，按行業標準的最高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。

發電廠、變電站的直流系統為控制、保護、信號和自動裝置提供電源，直流系統的安全連續運行對保證發供電有著極大的重要性。由于直流系統為浮空制的不接地系統，如果發生兩點接地，就可能引起上述裝置誤動、拒動，從而造成重大事故。因此當發生一點接地時，就應在保證直流系統正常供電的同時準確迅速地探測出接地點，排除接地故障，從而避免兩點接地可能帶來的危害。

直流系統故障測試儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。各種類型的接地故障，均能迅速地查找出接地點，準確率達到100%。

產品特征

  1、使用簡單，本直流接地故障測試儀只需打開電源開關就可直接使用，無需別的按鍵操作

  2、安全可靠，本儀器無需停浮充電機及其它一切電源，對直流系統沒有任何影響

　3、適用電壓等級多，直流系統220V、110V、48V、24V都可以使用

　4、適用范圍廣，任何類型電廠、變電站、煤礦、化工廠等供電部門都可使用

　5、攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點

  6、直流系統不斷電查找接地點，不影響系統正常工作

　7、抗干擾能力強，克服了系統分布電容的影響

  8、智能化充電管理，減少充電時間，延長電池壽命

產品別稱

技術參數

1、信號發生器：

輸出信號頻率 2.5Hz±1%;

低頻信號空載輸出電壓 ±15V±5%;

低頻信號電壓幅值誤差 ＜5%

頻信號短路輸出電流 ≤80mA

輸出口抗沖擊能力 400V直流沖擊

電源電壓 AC220V±10%

電源頻率 50Hz±5%

最大功率 2W

體積 275×225×100mm

2、信號接收器：

信號電流檢測靈敏度： 0.5mA

電    　源： 4.8V可充電池組

抗工頻干擾： 5A　　

體積： 195×100×30mm

3、整機

檢測最大接地電阻：300kΩ

接地電阻測量精度：0～4.5KΩ，誤差≤0.5KΩ

相關產品

• HNLC2571數字接地電阻測試儀

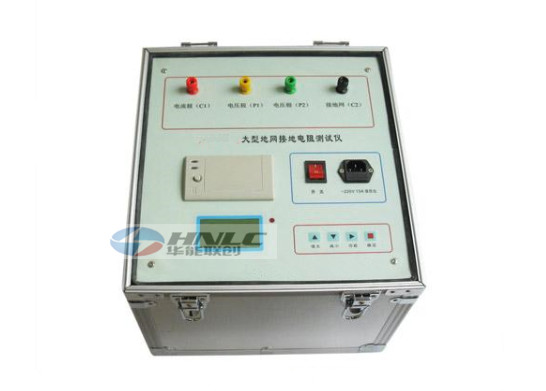

• HNDW-II大型地網接地電阻測試儀

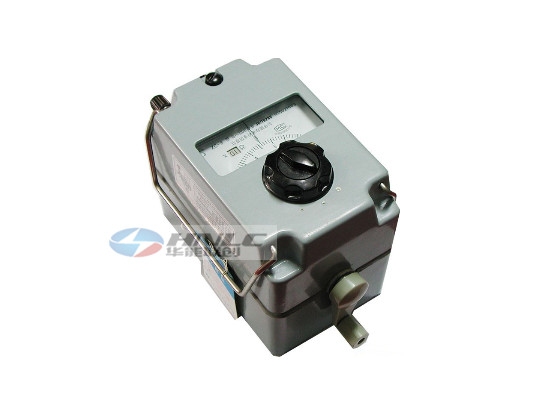

• HN29B-II接地電阻測試搖表

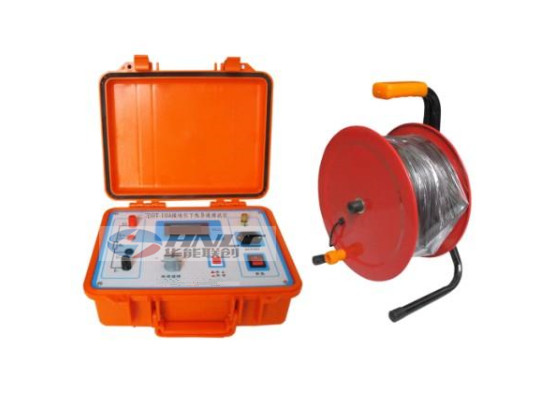

• HNDT-10A接地引下線導通測試儀

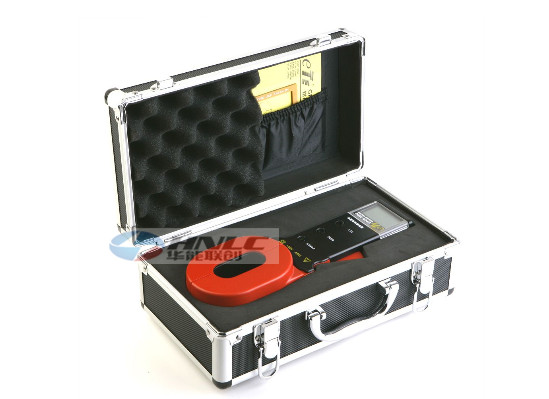

• ETCR2000鉗形接地電阻測試儀

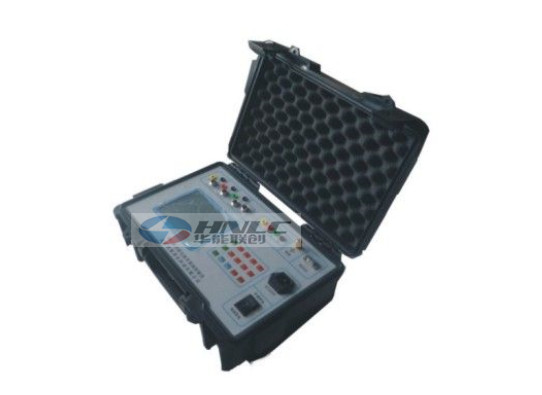

• HNDNC多功能電能表現場校驗儀

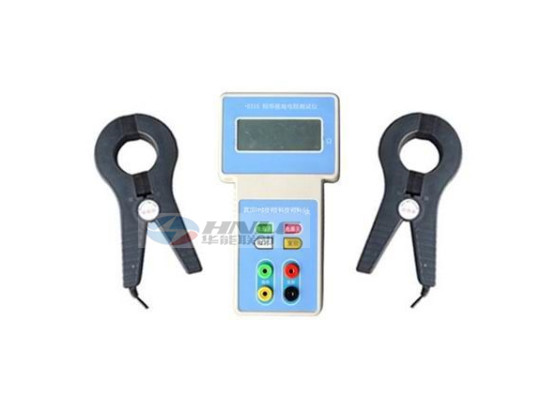

• HN-318雙鉗口接地電阻測試儀
